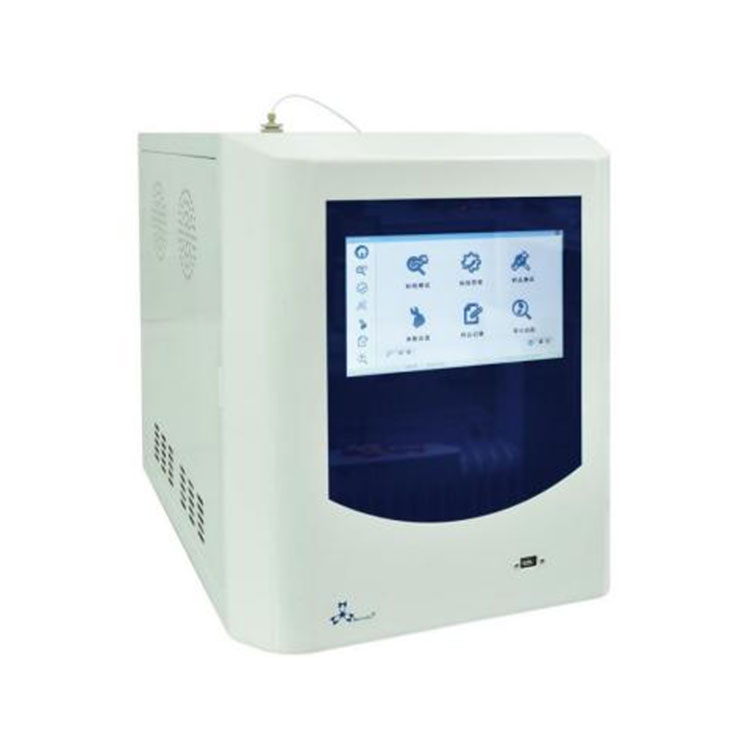

Ile wiesz o Analizatorze TOC?

Analizator TOC, czyli całkowity analizator węgla organicznego, jest instrumentem stosowanym do pomiaru całkowitego węgla organicznego (TOC) w roztworze. Wykorzystuje zawartość węgla do reprezentowania całkowitej ilości materii organicznej w organizmie wodnym jako wskaźnika kompleksowego. Ponieważ określenie TOC wykorzystuje metodę spalania, może ona utleniać całą materię organiczną, która może lepiej odzwierciedlać całkowitą ilość materii organicznej niż BZT5 (biochemiczne zapotrzebowanie na tlen) lub COD (zapotrzebowanie na tlen chemiczny).

SkładAnalizator TOCObejmuje: urządzenie do wykrywania online, pompę perystaltyczną próbki, diverter, reaktor utleniania, czujnik dwutlenku węgla, kontroler mikroprocesora i płytkę elektroniczną, interfejs wyjściowy.

1 Urządzenie do wykrywania online

Szybkość przepływu próbki wody po wejściu do instrumentu wynosi około 0,5 ml/min. Temperatura próbki wody wchodzącej do urządzenia wykrywania online może być w zakresie od 1 do 95 ° C, a ciecz odpadowa instrumentu i ciecz rozładowania urządzenia wykrywania online są rozładowywane przez rurę rozładowującą.

2 Wykrywanie pompy perystaltycznej próbki

Podczas wykrywania offline przyrząd może bezpośrednio próbkować z butelki próbki lub innego pojemnika bez ciśnienia. Płuczanie i kalibracja instrumentu powinny być wykonywane offline. Rurka wlotowa instrumentu to 1/16-calowa rurka teflonowa. Szybkość przepływu próbki wody wciągniętej do rurki za pomocą pompy perystaltycznej wynosi około 0,5 ml/min.

3 Podział przepływu

Po wejściu do instrumentu próbka wody jest ona podzielona na dwie ścieżki o tym samym natężeniu przepływu. Jedna ścieżka wchodzi do czujnika dwutlenku węgla przez cewkę opóźnienia w celu wykrycia TIC, a druga ścieżka przechodzi przez reaktor utleniający w celu rozkładu materii organicznej w dwutlenku węgla przy użyciu światła ultrafioletowego (światło UV) i folii folii z tytuku tytanowego fotograficznego fotograficznego folii folii i folii folii folii tytanowej.

4 Reaktor utleniania

Instrument wykorzystuje promienie UV do utleniania związków organicznych do dwutlenku węgla pod działaniem katalizatora fotograficznego dwutlenku tytanu. Reaktor utleniania to lampa UV owinięta spiralną rurką kwarcową. Lampka UV emituje światło, aby spowodować fotolizę wody.

5 Czujnik dwutlenku węgla

Istnieją dwa czujniki dwutlenku węgla, składające się z czujnika przewodności i czujnika temperatury. Pomiar przewodności wykorzystuje technologię podwójnej precyzyjnej, która może osiągnąć automatyczną kalibrację i kompensację temperatury.

Zasada pomiaruAnalizator TOCjest najpierw utlenienie węgla materii organicznej w wodzie do dwutlenku węgla, wyeliminowanie współczynników zakłóceń, a następnie zastosowanie detektora dwutlenku węgla do pomiaru, a następnie zastosowanie przetwarzania danych w celu przekształcenia zawartości gazu dwutlenku węgla w stężenie materii organicznej w wodzie.

Metodą pomiaru TOC polega na najpierw utlenianiu materii organicznej w wodzie do CO2, a następnie pomiaru ilości wygenerowanego CO2. Testowana próbka wody jest utleniona kwasem w celu usunięcia węgla nieorganicznego, a następnie ilościowo dodawana do pieca spalania. CO2 wytwarzany przez spalanie węgla organicznego w próbce wody jest wysyłany do detektora NDIR w celu pomiaru całkowitej ilości CO2 po odwodnieniu, uzyskując w ten sposób stężenie TOC w próbce wody.

Funkcje instrumentu

Prosta, szybka i niezawodna operacja. Użytkownicy nie potrzebują wiedzy zawodowej i specjalnego szkolenia. Zaprojektowane do wykrywania wody dejonizowanej poniżej TOC1000ppb, można przełączyć wykrywanie online i offline. Nie należy dodawać odczynnika kwasowego, utleniacza i żadnego gazu i nie są wymagane żadne dodatkowe dzienne koszty utrzymania. Prędkość wykrywania jest szybka, a czas wykrywania i analizy wynosi tylko 4 minuty. Mały rozmiar, lekka, niskie zużycie energii, łatwe do przenoszenia.

Typowe kategorie obejmują: onlineAnalizatorzy TOC, które mogą monitorować jakość wody i integralność elementów funkcjonalnych oczyszczania wody w czasie rzeczywistym, może ustawić interwał wykrywania i automatycznie

wykryć. Analizery offline TOC, które muszą zabrać próbki wody do laboratorium w celu testowania. Jednak podczas testowania offline błędy wprowadzone przez pobieranie próbek i środowisko są znacznie większe niż błędy samej analizy przyrządu, a analiza błędów ma niepewność. Dlatego wyniki mają jedynie jakościową wartość odniesienia.

Analizy TOC są szeroko stosowane do pomiaru zawartości całkowitego węgla organicznego w zbiornikach wodnych, takich jak woda powierzchniowa, woda z kranu, ścieki, wodę morską, nadtlenek wodoru i woda przemysłowa, w celu kompleksowej oceny stopnia zanieczyszczenia organicznego w zbiornikach wodnych. Są one stosowane w monitorowaniu środowiska, zaopatrzeniu i drenażem wody miejskiej, kontroli chorób, energii chemicznej i innych branżach.
