Koncentrując się na precyzyjnej kontroli LZO, analizator lotnych gazów organicznych PTM100 umożliwia wydajne testowanie na miejscu w wielu scenariuszach

Na obszarach zakładów petrochemicznych i chemicznych często znajdują się dziesiątki tysięcy punktów uszczelnienia, w których stężenia wahają się od śladowych wycieków po emisje o wysokim stężeniu – różnica kilku rzędów wielkości. Czy pojedyncze urządzenie może obsłużyć wszystkie te scenariusze jednocześnie? Jak można zrównoważyć bezpieczeństwo przeciwwybuchowe, żywotność baterii i łatwość obsługi? Aby sprostać wieloaspektowym wyzwaniom związanym z wykrywaniem ulotnych emisji LZO, Zetron wprowadził technologięAnalizator lotnych gazów organicznych PTM100. Wykorzystując synergiczne działanie technologii detekcji jonizacji płomieniowej i fotojonizacji, iskrobezpieczną konstrukcję przeciwwybuchową oraz inteligentne funkcje obsługi i konserwacji, analizator ten zapewnia rozwiązanie łączące precyzję z wydajnością.

Synergia dwóch detektorów obejmuje szeroki zakres stężeń

PTM100analizator gazówjest standardowo wyposażony w detektor płomieniowo-jonizacyjny (FID) z zakresem pomiarowym od zera do 100 000 ppm i metanem jako substancją odniesienia, dzięki czemu nadaje się do analizy ilościowej w punktach wycieków o wysokich stężeniach. Dostępny jest również opcjonalny detektor fotojonizacyjny (PID) z zakresem pomiarowym od 0 do 2000 ppm i izobutenem jako równoważną substancją referencyjną. Obsługuje przełączanie wielozakresowe, skutecznie eliminując ograniczenia FID w wykrywaniu niektórych substancji o niskim stężeniu lub trudnych do zjonizowania.

Obydwa detektory FID i PID mogą pracować jednocześnie. Urządzenie posiada wbudowaną bazę danych współczynników odpowiedzi dla ponad 200 lotnych związków organicznych, umożliwiającą szybką analizę jakościową i ilościową na miejscu. Granice wykrywalności metody dla obu trybów detekcji sięgają 0,5 ppm, a błędy powtarzalności i liniowości przekraczają standardy branżowe, zapewniając dokładne i wiarygodne wyniki testów.

Konstrukcja iskrobezpieczna, przystosowana do pracy w obszarach zagrożonych wybuchem

Oznaczenie przeciwwybuchowości jednostki głównej to Ex db ia IIC T4 Gb, natomiast parametry odporności przeciwwybuchowej sterownika ręcznego to Ex ib IIC T4 Gb i Ex ib D 21 T130°C. Całość spełnia wymogi bezpieczeństwa dla środowisk gazowych klasy IIC oraz lokalizacji z pyłem palnym. Natężenie przepływu próbki wynosi 800 mililitrów na minutę i można je regulować; czas reakcji T90 nie przekracza 3,5 sekundy, co umożliwia szybkie wykrycie przejściowych wycieków i zapobiega przeoczeniu detekcji.

Inteligentna pomoc zwiększająca wydajność na miejscu

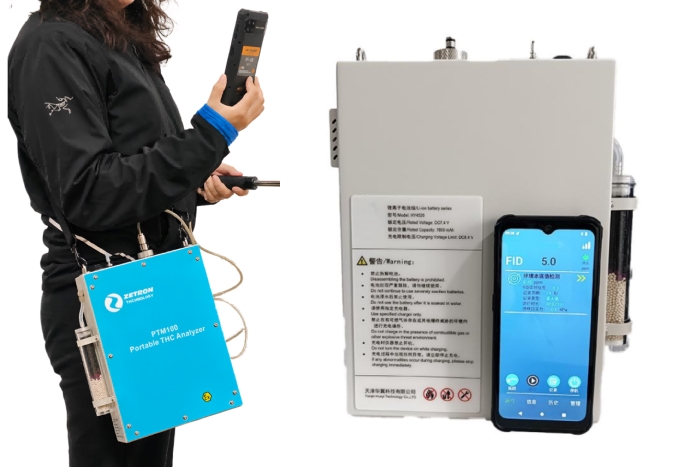

Urządzenie jest wyposażone w ręczny kontroler z ekranem dotykowym o przekątnej 6,5 cala, który obsługuje bezprzewodową transmisję danych Bluetooth i Wi-Fi, umożliwiając przeglądanie w czasie rzeczywistym krzywych detekcji, pozostałego poziomu wodoru i pozostałego poziomu naładowania akumulatora. Pojedyncze napełnienie butli z wodorem zapewnia ponad 15 godzin ciągłej pracy, a akumulator zapewnia co najmniej 10 godzin pracy w temperaturze 0°C, spełniając wymagania ciągłej detekcji przez całą zmianę. Detektor płomieniowo-jonizacyjny jest wyposażony w automatyczny zapłon i monitorowanie temperatury płomienia w czasie rzeczywistym, a także inteligentne alerty dotyczące ciśnienia wodoru i pozostałego czasu pracy, które pomagają inspektorom efektywnie planować tempo pracy.

Obsługa wielu scenariuszy, usprawnianie precyzyjnego zarządzania środowiskiem

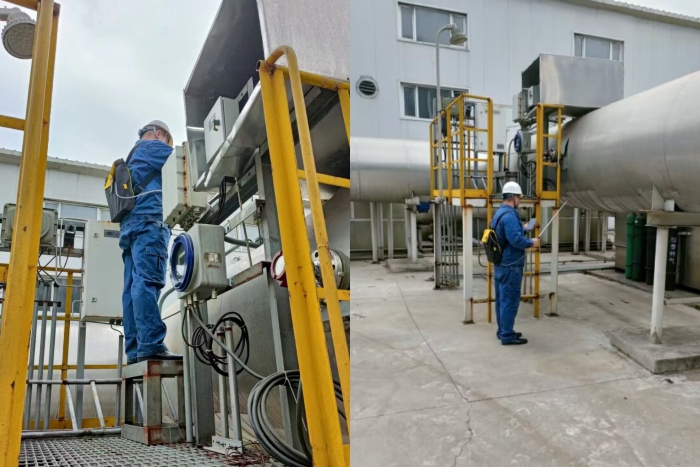

W przypadku inspekcji LDAR (wykrywanie i naprawa nieszczelności) PTM100 może szybko zlokalizować źródła wycieków w punktach uszczelnienia urządzeń, takich jak zawory, kołnierze i wały pomp, a także ilościowo analizować stężenia wycieków. Zapewnia to wsparcie danych na potrzeby prac naprawczych i pomaga przedsiębiorstwom spełnić wymagania dotyczące zgodności w zakresie wykrywania nieszczelności i napraw.

W celu wykrywania wycieków w szczelnych punktach systemów gromadzenia i odzyskiwania ropy i gazu, urządzenie przeprowadza inspekcje szczelności na uszczelnionych połączeniach, takich jak zbiorniki magazynowe, stacje załadunku/rozładunku oraz jednostki przetwarzania ropy i gazu, skutecznie kontrolując emisje niezorganizowane z systemu odzyskiwania.

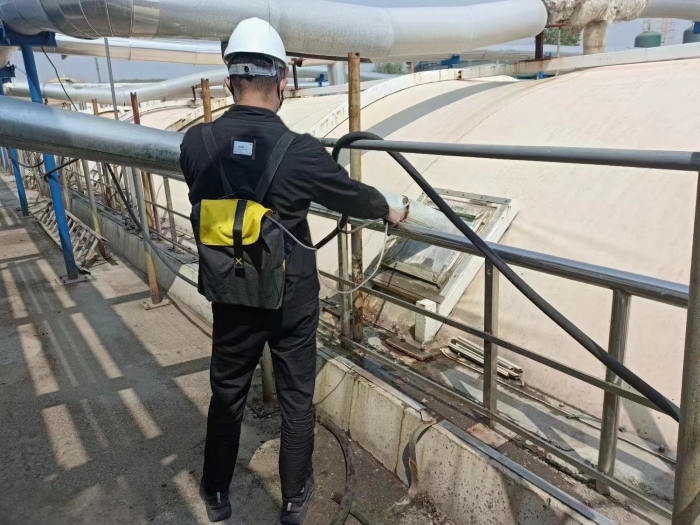

Do wykrywania lotnych substancji w nieszczelnościach i otwartych powierzchniach cieczy, modelanalizator gazówmożna wykorzystać do monitorowania emisji LZO z powierzchni cieczy lub interfejsów — takich jak oczyszczalnie ścieków, otwarte odcinki rurociągów zbiorczych i przesyłowych oraz porty pobierania próbek — w celu identyfikacji ukrytych ścieżek emisji.

W celu szybkiego przesiewania zanieczyszczeń gleby, w połączeniu z sondami do pobierania próbek gleby, analizator może przeprowadzić na miejscu wstępne badanie przesiewowe lotnych związków w przestrzeni nad cieczą w zanieczyszczonych miejscach, dostarczając szybkich dowodów na poparcie późniejszych szczegółowych badań i decyzji o środkach zaradczych.

W przypadku kompleksowych badań regionalnych, wykorzystując swoją przenośność i długi czas pracy baterii, analizator może być używany do monitorowania mobilnego lub opartego na siatce w parkach przemysłowych i wokół granic zakładów w celu tworzenia regionalnych map rozkładu stężeń LZO, pomagając w ten sposób w śledzeniu źródeł zanieczyszczeń i reagowaniu w sytuacjach awaryjnych.

Obecnie lotny organiczny PTM100analizator gazówzostał wdrożony w praktyce w wielu dużych krajowych przedsiębiorstwach petrochemicznych, doskonałych parkach przemysłowych i zewnętrznych instytucjach badawczych, gdzie wykazał stabilne działanie.
