Detektor ozonu UV

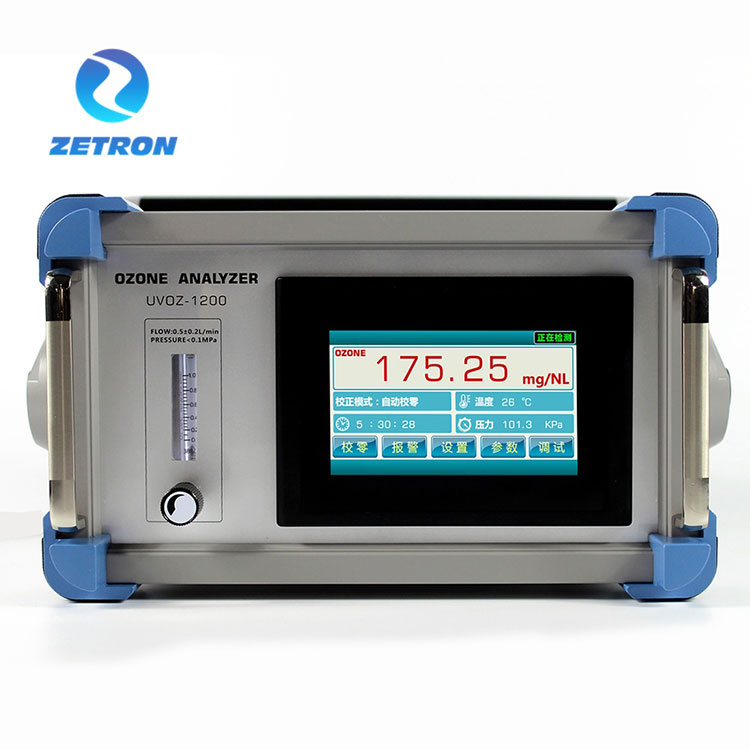

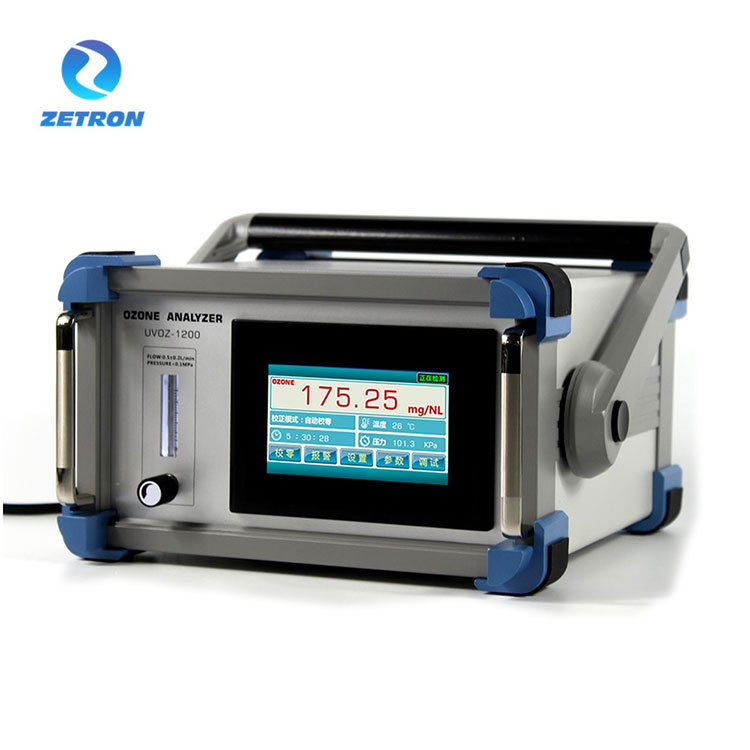

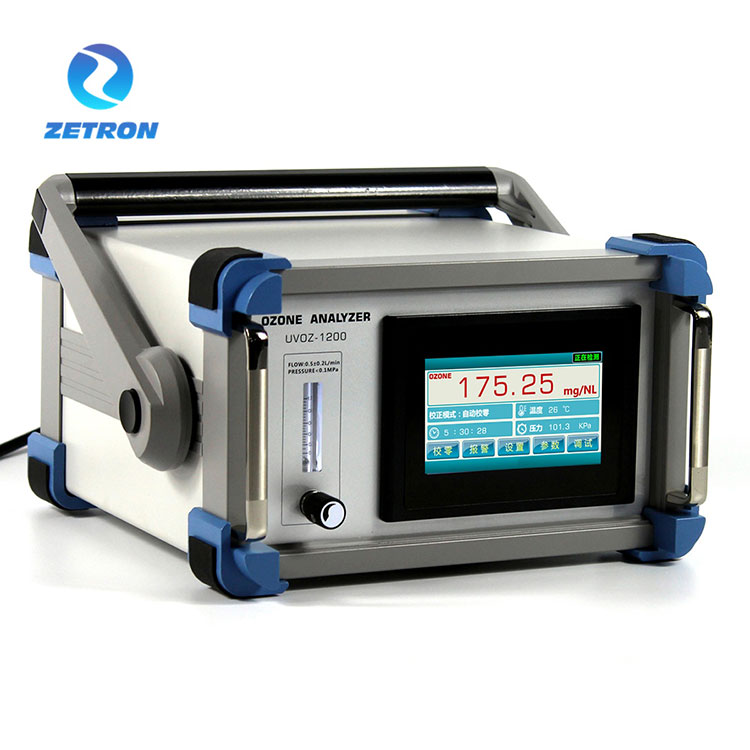

Detektor ozonu UV PTM600OZ

Opis ogólny

Detektor ozonu UV to oparty na mikroprocesorze fotometr z podwójną wiązką (UV 254 nm) do pomiaru zawartości ozonu w powietrzu lub tlenie.

Aby ocenić zawartość ozonu w próbce gazu, DETEKTOR UVOZONE mierzy promieniowanie UV w kanale pomiarowym, promieniowanie UV w kanale referencyjnym, temperaturę i ciśnienie w kuwecie.

Analizator ozonu posiada interfejs obsługi z ekranem dotykowym, który pokazuje stężenie ozonu w czasie rzeczywistym. Ekran dotykowy jest również wyposażony w wyświetlacz kompensacji ciśnienia i temperatury. Dla zakresu wysokich stężeń (g/Nm3) posiada funkcję wejścia przepływu, która może wyświetlać moc generatora ozonu w czasie rzeczywistym. W głównym komponencie zastosowano system światła UV o długiej żywotności z kwarcem o wysokiej przepuszczalności światła, aby zapobiec wpływowi dryfu zera na dokładność wykrywania. Nie ma potrzeby zamykania dopływu ozonu podczas zerowania, aby zapewnić ciągłą pracę sprzętu przez 24 godziny.

Stężenie ozonu jest wyświetlane na wyświetlaczu alfanumerycznym w procentach wagowych ozonu (% wag./wag.), gramach ozonu na normalny metr sześcienny próbki gazu (g/Nm3) lub ppmv (AQ: g/m3 lub ppm). Jednostkę stężenia można zmieniać w trakcie pracy.

Dodatkowe modyfikowalne parametry to m.in.:

Jednostka wyświetlania ciśnienia (kPa)

Parametry alarmu (próg górny/dolny)

Rodzaj gazu nośnego: powietrze lub tlen (w tym PSA)

Parametry interfejsu RS-485

Wyjście sygnału 4-20MA

Instalacja i podłączenie zasilania

Do podłączenia gazu próbki należy zastosować rurkę PTFE 6 x 4 mm (którą dostarczymy na żądanie). Gaz próbkowy należy podłączyć przez filtr gazu próbkowego („IN”). Opóźnienie pomiaru stężenia zależy od

a) natężenie przepływu próbki gazu,

b) długość przewodu prowadzącego do analizatora,

c) przekrój rury (zalecamy rurkę 6x4 mm, nie więcej!),

d) opóźnienie samego analizatora. Przy zalecanym natężeniu przepływu od 0,2 do 1 l/min opóźnienie będzie wynosić od 2 do 0,4 s przy długości rurki 6 x 4 mm wynoszącej 2 m.

Poniższe rysunki przedstawiają możliwe konfiguracje:

Metoda pobierania próbek: pobieranie próbek pod ciśnieniem;

Interfejs wyświetlacza: interfejs operacyjny z ekranem dotykowym o przekątnej 4,3 cala;

Interfejs treści: stężenie ozonu, temperatura, ciśnienie;

Funkcje pomocnicze: kompensacja temperatury, kompensacja ciśnienia;

Jednostka wyświetlana: g/Nm3, mg/NL opcjonalnie;

Rozdzielczość wyświetlacza: 0,01 g/Nm3;

Natężenie przepływu gazu: 0,5 l ± 0,2 l/min;

Ciśnienie wejściowe: <0,1 MPa;

Błąd stężenia: maksymalnie 0,5% FS;

Błąd liniowy: maksymalnie 0,5% FS;

Dryft zerowy: <± 0,3%. FS;

Czas reakcji: ≤ 1 sekunda;

Temperatura otoczenia: -30 ~ 80 ℃;

Metoda połączenia rurociągu: szybkie dokręcanie (stal nierdzewna);

Średnica próbkowania obejścia: Φ 6 (6 mm * 4 mm);

Metoda komunikacji: RS-485;

Tryb wyjściowy: 4-20mA (aktywny);

Zasilanie: 24V DC;

Rozmiar: 120 mm (wysokość) × 160 mm (szerokość) × 60 mm głębokość;

Uwaga: 1 mg/L=1g/m3=467PPM;

Bezpłatna gwarancja: 24 miesiące (dla hosta);

Konfiguracja standardowa: przepływomierz antykorozyjny, destruktor wyciągu ozonu, filtr wlotu ozonu (pyłu).

Cechy produktu:

Cechy pomiarowe: opatentowana technologia z funkcją automatycznej regulacji punktu zerowego, dwuścieżkowa zasada absorpcji ultrafioletu, obce źródło światła ultrafioletowego LED o długiej żywotności, praca ciągła, zapewniająca stabilność stężenia detekcji.

Metoda badania: Dwuścieżkowa metoda absorpcji UV, system źródła światła o długiej żywotności, wysoka dokładność pomiaru.

Zasada pomiaru: Zgodnie z prawem Lamberta Beera, dokładnych pomiarów dokonuje się dzięki zasadzie absorpcji fotometrycznej.

System źródeł światła: Zagraniczny system źródeł światła ultrafioletowego o długiej żywotności (źródło światła ultrafioletowego LED z soczewką), z bezpłatną gwarancją 2 lata.

Sposób użycia: Zalecany jest montaż i użytkowanie w pomieszczeniach zamkniętych, wyposażonych w wodoodporne wtyczki lotnicze.

System basenów świetlnych: Oddzielna technologia basenów świetlnych, szczelna, odporna na wysokie ciśnienie i odporna na uderzenia gazu pobierającego próbki o dużym przepływie.

Inteligentna kompensacja: Wbudowana kompensacja temperatury i ciśnienia oraz wyświetlacz, z automatyką

Struktura

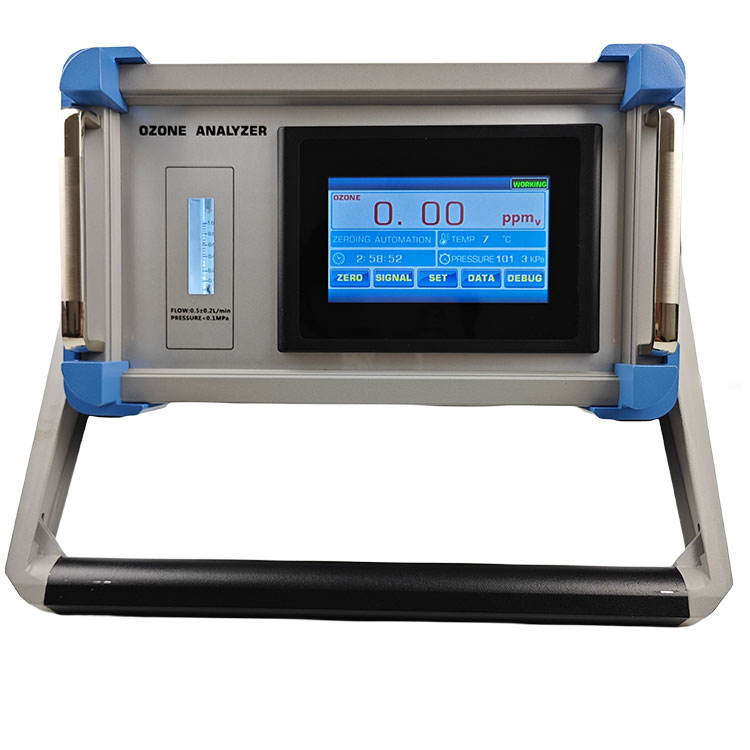

Panel wyświetlacza i ekran wyświetlacza

Wejście zasilania, wyjście sygnału, wlot ozonu, wylot ozonu

Pobór mocy:

Wyjście zacisku sygnałowego:

Połączenie i proces

DETEKTOR OZONU UV, schemat podłączenia próbkowania z odgałęzieniem równoległym

(Uwaga: zaleca się stosowanie tego procesu łączenia, oddzielne pobieranie próbek i usuwanie atmosfery po przejściu przez urządzenie niszczące ozon.)

DETEKTOR OZONU UV, schemat podłączenia próbkowania szeregowego

(Uwaga: podczas korzystania z tej metody połączenia należy pamiętać, że ciśnienie w rurociągu wylotowym generatora ozonu musi być stabilne. Wbudowana kompensacja przetwornika ciśnienia spowoduje, że wykryta wartość stężenia ozonu będzie się wahać w pewnym zakresie.)

Model: DETEKTOR OZONU UV

Zakres pomiarowy: 0-300g/Nm3

Opcjonalny zakres: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Żywotność źródła światła: około 30000-50000 godzin;
