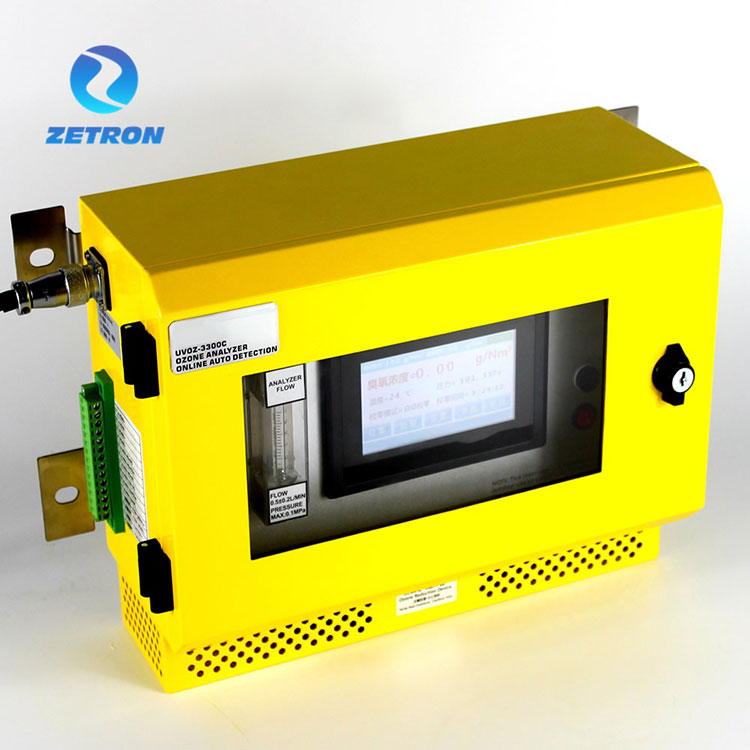

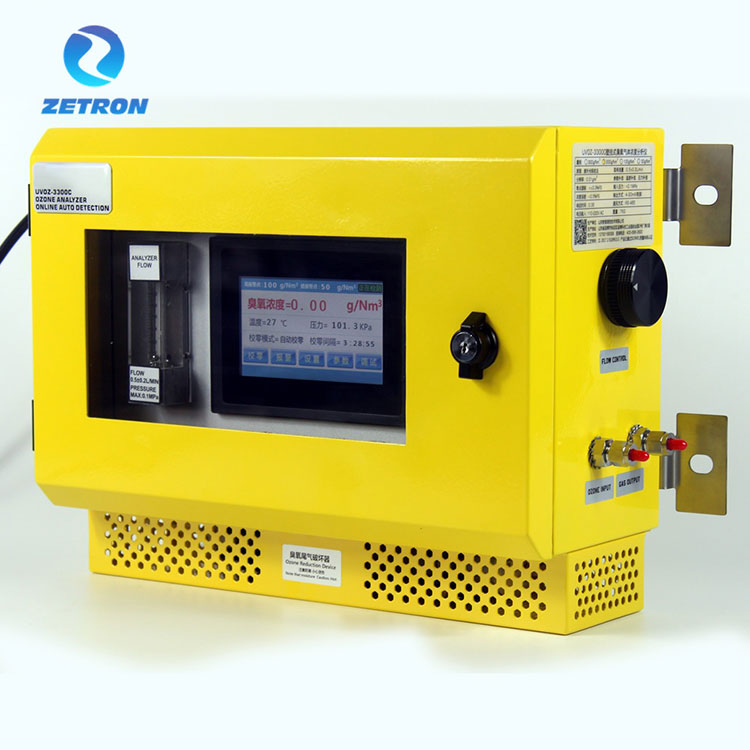

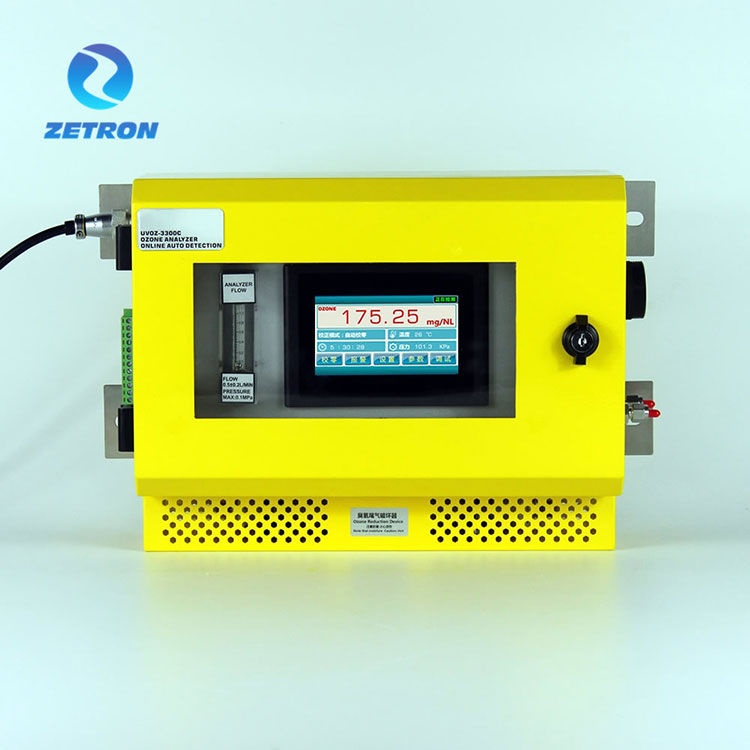

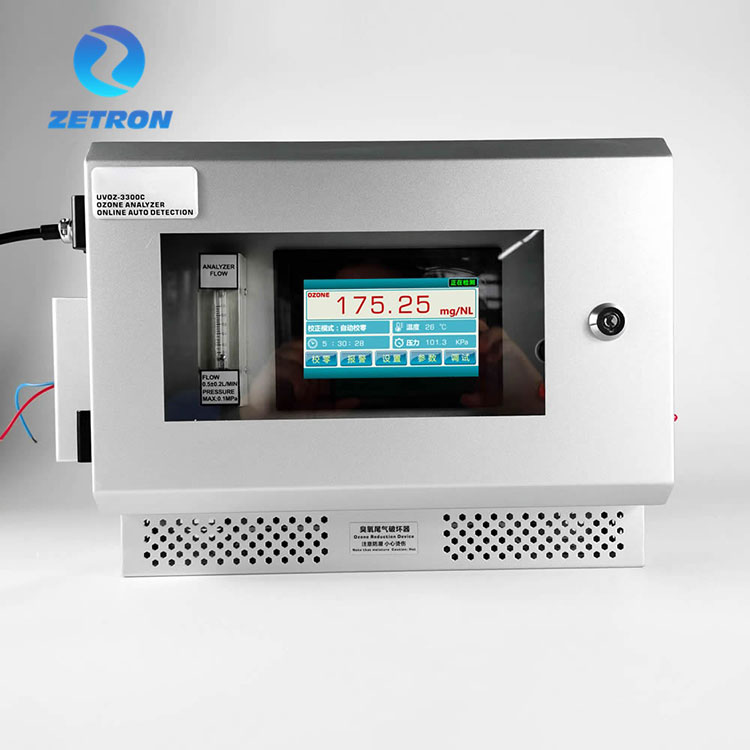

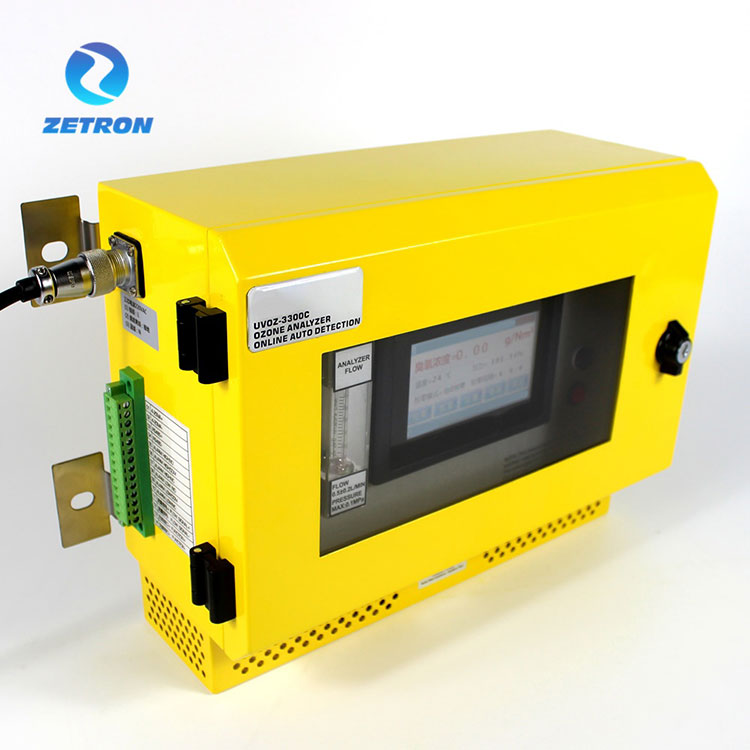

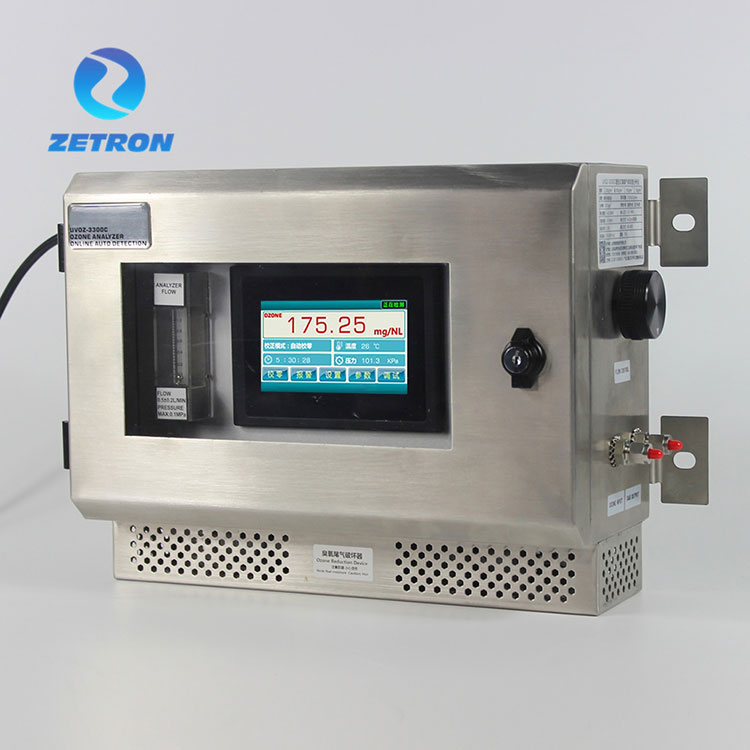

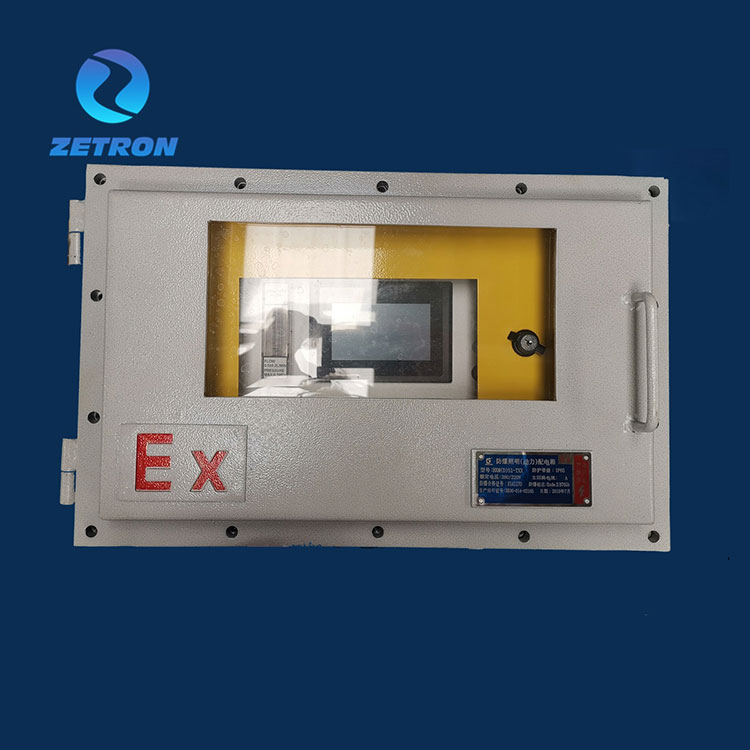

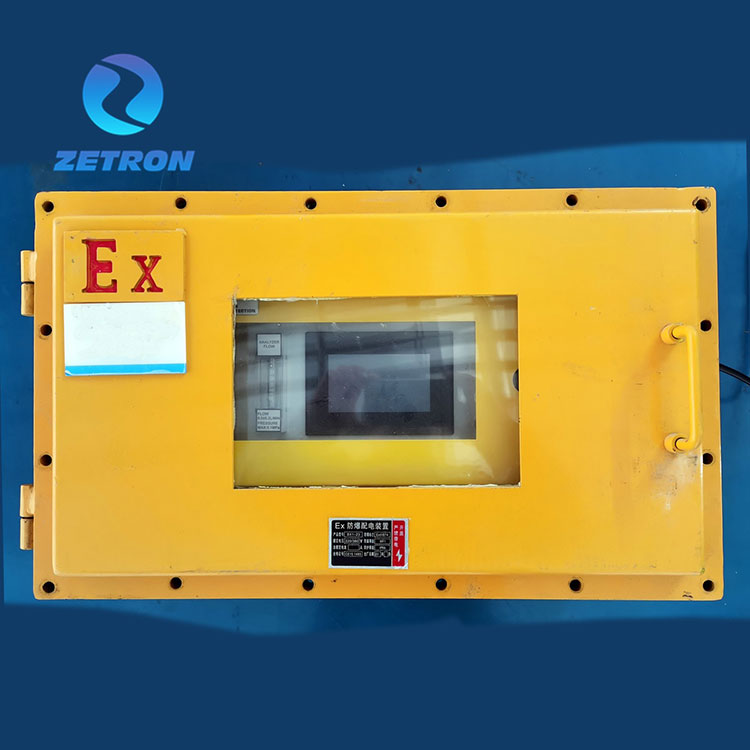

Analizator ozonu montowany na ścianie

MIC500-OZ Analizator ozonu montowany na ścianie

W oparciu o prawo Lamberta Billa, analizator mierząc zmianę intensywności sygnału świetlnego przed i po absorpcji UV, oblicza aktualne stężenie ozonu. W urządzeniu zastosowano zaawansowany system podwójnego źródła światła UV z inteligentnym systemem zarządzania świetlówką i technologią oddzielnych fotokomórek, która umożliwia, aby analizator nie miał wycieków, zapobiegał wysokiemu ciśnieniu i zapobiegał wpływowi gazu na próbki.

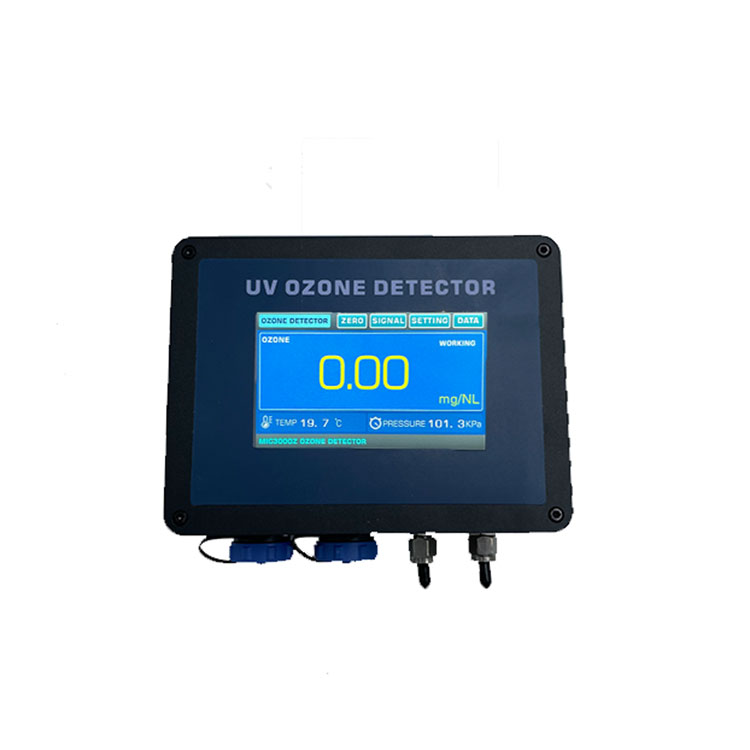

Analizator ozonu montowany na ścianie posiada interfejs operacyjny z ekranem dotykowym, który pokazuje stężenie ozonu w czasie rzeczywistym. Ekran dotykowy jest również wyposażony w wyświetlacz kompensacji ciśnienia i temperatury. Dla zakresu wysokich stężeń (g/Nm3) posiada funkcję wejścia przepływu, która może wyświetlać moc generatora ozonu w czasie rzeczywistym. W głównym komponencie zastosowano system światła UV o długiej żywotności z kwarcem o wysokiej przepuszczalności światła, aby zapobiec wpływowi dryfu zera na dokładność wykrywania. Nie ma potrzeby zamykania dopływu ozonu podczas zerowania, aby zapewnić ciągłą pracę sprzętu przez 24 godziny.

Stężenie ozonu jest wyświetlane na wyświetlaczu alfanumerycznym w procentach wagowych ozonu (% wag./wag.) lub gramach ozonu na normalny metr sześcienny próbki gazu (g/Nm3). Jednostkę stężenia można zmieniać w trakcie pracy.

Dodatkowe modyfikowalne parametry to m.in.:

Jednostka wyświetlania ciśnienia (kPa)

Parametry alarmu (próg górny/dolny)

Rodzaj gazu nośnego: powietrze lub tlen (w tym PSA)

Parametry interfejsu RS-485

Wyjście sygnału 4-20MA

Opcjonalny zasięg i tryb pracy

 Cechy techniczne

Struktura

WEJŚCIE MOCY:

WYJŚCIE SYGNAŁU ALARMOWEGO

WYJŚCIE SYGNALNE

Połączenie i proces

schemat procesu pobierania próbek pod ciśnieniem aktywnym analizatora ozonu

Instrukcja obsługi

【1】. Stan użytkowania

Analizator ten przeznaczony jest do instalacji i eksploatacji w pomieszczeniach zamkniętych. Zaleca się wstępne rozgrzewanie przez 5 minut, a następnie jednorazowe zerowanie. Można z niego korzystać online przez 24 godziny. Podczas użytkowania należy zwrócić uwagę na bezpieczeństwo zasilania i środowisko. Wyposażona jest w system monitorowania źródła światła UV LED, który będzie dostosowywał się do jasności źródła światła. Jeśli odchylenie zerowe bez ozonu, można ręcznie zerować w celu oczyszczenia. Czasami zdarza się odchylenie zerowe, które można zignorować.

【2】 Przestrogi

①Ten analizator ozonu jest używany w pomieszczeniach zamkniętych, a otoczenie powinno być wentylowane, suche i pozbawione innych żrących gazów. W szczególności, jeśli w środowisku występuje amoniak, chlorowodór, siarkowodór i inne gazy, należy je w odpowiednim czasie zabezpieczyć przed korozją. Wszelkie problemy spowodowane tym stanem nie są objęte bezpłatną gwarancją.

②Należy zagwarantować czysty i suchy ozon. W razie potrzeby wykryć stężenie ozonu w wilgotnych miejscach lub przy obecności oleju, pyłu, na wlocie urządzenia należy zainstalować filtry (filtry gazów spalinowych) i osuszacze (skraplacze elektroniczne). W przeciwnym razie jakikolwiek problem spowodowany tym stanem nie jest objęty bezpłatną gwarancją.

③ Surowo zabrania się podłączania wylotu niszczyciela spalin do głównego rurociągu, a gazy spalinowe muszą zostać opróżnione lub zniszczone.

④Jeśli instrument nie będzie używany przez dłuższy czas, konieczne jest regularne podłączanie grzejnika do prądu i przechowywanie instrumentu przed wilgocią

⑤Niszczyciel spalin w stanie roboczym będzie entuzjastyczny. Surowo zabrania bezpośredniego dotykania ręką. Należy zwrócić uwagę, że niszczyciel gazów spalinowych nie będzie działać, jeśli przez długi czas będzie przebywał w izolacji przeciwwilgociowej. W przypadku stwierdzenia nadmiaru ozonu na wylocie należy skontaktować się z producentem w celu jego wymiany.

⑥Rura łącząca wlot powinna być wykonana z materiału PTFE.

⑦Filtr powietrza producenta może filtrować jedynie cząsteczki kurzu. Jeśli użytkownik musi wykryć gazowy ozon za pomocą mgły olejowej, mgły wodnej i innych mediów, skontaktuj się z producentem w odpowiednim czasie, aby dostosować urządzenie do obróbki wstępnej.

C. Interfejs operacyjny

(wysokie stężenie 0-300g/Nm3  0-200g/Nm3 0-100g/Nm3 0-50g/Nm3)

główny interfejs - normalna funkcja wyświetlania

„Praca”, „kalibracja” i „błąd” są wyświetlane w prawym dolnym rogu interfejsu wyświetlacza głównego ekranu.

●PRACA: uruchom stan testu

●ZEROWANIE: przyrząd znajduje się w fazie kalibracji zera

●BŁĄD: awaria analizatora ozonu. Skontaktuj się z producentem na czas.

● ŁADOWANIE: Po włączeniu urządzenia, gorąca maszyna wyświetla stan ładowania

Menu zerowania

Użytkownicy mogą wybierać pomiędzy trybem „ręcznej kalibracji zera” i „automatycznej kalibracji zera” w zależności od sytuacji.

Czas interwału automatycznej kalibracji zera może być ustawiony przez użytkowników zgodnie z ich potrzebami.

Gdy wykryta wartość stężenia ozonu wynosi ≥100g/Nm3, producent zaleca czas automatycznej kalibracji zera wynoszący 24-96 godzin.

W przypadku wykrycia wartości stężenia ozonu ≤100g/Nm3 producent zaleca czas automatycznej kalibracji zera wynoszący 8-12 godzin.

Naciśnięcie przycisku „Ręczna kalibracja zera raz” powoduje wykonanie operacji kalibracji zera w analizatorze stężenia ozonu.

Menu sygnału

Użytkownicy mogą ustawić „górne punkty alarmowe” i „dolne punkty alarmowe” w zależności od ich sytuacji. Przyrząd z dwoma zestawami wyjść sygnału przekaźnikowego, użytkownicy mogą podłączyć dwa zestawy sygnałów przekaźnikowych NO, COM, NC.

Podczas korzystania z sygnałów przekaźnikowych należy pamiętać, że sygnały przekaźnikowe powinny być zasilane prądem stałym o napięciu maksymalnie 24 V. Staraj się unikać bezpośredniego dostępu do sygnałów przekaźnikowych o napięciu 220 VAC.

Menu ustawień

A. Użytkownicy mogą ustawić „kompensację temperatury”, aby doprowadzić wartości do „otwartych” i „zamkniętych” lokalizacji, co wynika z obliczeń stężenia ozonu.

B. Użytkownicy mogą ustawić „kompensację ciśnienia”, aby doprowadzić wartości do „otwartych” i „zamkniętych” lokalizacji, co wynika z obliczeń stężenia ozonu. Ten przetwornik ciśnienia przyrządu obsługuje pobieranie próbek pompowania i aktywną kompensację ciśnienia.

C. Użytkownicy mogą wybrać jednostkę jak poniżej, w zależności od sytuacji:

Dodatkowe wyjaśnienie:

Jednostki g/Nm3 i g/m3 NTP oznaczają stężenie ozonu w standardowej temperaturze (prawdopodobnie 20 ℃) ​​i pod ciśnieniem standardowym (101,325 KPa). g/m3 NTP

（NTP – normalna temperatura i ciśnienie, STP – standardowa temperatura i ciśnienie）

g/Nm3 jest wyrazem międzynarodowym. Wyświetlacz jest zgodny z międzynarodową praktyką i przyjmuje tryb wyrażania stężenia g/Nm3.

DANE

Wyświetl ekran główny menu parametrów.

Wartości danych w menu parametrów są takie same, jak wskaźniki parametrów używane przez personel techniczny producenta do oceny działania analizatora ozonu. Na tej stronie parametrów wyświetlane są różne parametry dwuścieżkowego analizatora ozonu z absorpcją ultrafioletu, wykorzystywane do określenia, czy analizator ozonu znajduje się w normalnym stanie wykrywania i wyświetlania.

●UVLED-R: reakcja jest źródłem światła UV przy braku parametrów natężenia światła gazowego.

●UVLED-M: parametr natężenia światła źródła światła UV po przejściu przez komorę detekcyjną (ogniwo świetlne).

●DATA-ZERO iDATA-ABSR są wartościami parametrów uzyskanymi przez analizator ozonu zgodnie z prawem Lamberta i algorytmem programu.

Status systemu: „NORMALNY” i „BŁĄD” pozwala ocenić, czy analizator ozonu może pracować normalnie, na podstawie obliczeń parametrów instrumentu.

●Wartość LED-S umożliwia użytkownikowi ponowną kalibrację danych z czujnika stężenia ozonu w oparciu o zmiany bieżącego stężenia.

Współczynnik odniesienia odzwierciedla intensywność bieżącego źródła światła ultrafioletowego LED, gdy nie zostało ono wystawione na działanie gazu.

Wartość referencyjna odzwierciedla parametr intensywności oświetlenia źródła światła ultrafioletowego LED bez przejścia przez gaz podczas kalibracji zera.

Funkcja automatycznej regulacji: Tło instrumentu zarejestruje jasność (wartość odniesienia) ultrafioletowej diody LED podczas kalibracji zera. Gdy jasność ultrafioletowej diody LED ulegnie zmianie, system automatycznie skoryguje jasność ultrafioletowej diody LED, dzięki czemu punkt zerowy czujnika stężenia ozonu zostanie automatycznie ustawiony w określonym zakresie, skutecznie unikając odchylenia punktu zerowego.

Menu debugowania

Menu trybu debugowania to podstawowe ustawienia i regulacja parametrów. Użytkownicy nie próbują wchodzić do menu haseł, gdy błąd hasła osiągnie określony czas, instrument zostanie automatycznie zablokowany i wyświetli się niebieski ekran.

Ten interfejs i ustawienia w tle operacji umożliwiają modyfikowanie i modyfikowanie parametrów analizatora ozonu, takich jak „współczynnik stężenia”, „jasność lampy UV”, „wartość 4-20 mA”, „temperatura”, „ciśnienie”, „parametry odbiornika fotoelektrycznego”, „wartość korekcyjna”, „powrót do wartości zerowej”.

【4】Instrukcje dotyczące komunikacji

● Wyjście pojedyncze 4-20MA

Wyjście sygnału 4-20MA jest wyjściem aktywnym. Użytkownicy mogą uzyskać bezpośredni dostęp do sprzętu do gromadzenia danych, takiego jak komputer jednoukładowy lub sterownik PLC. Nigdy nie ładuj napięcia do portu sygnałowego 4-20MA.

●Komunikacja RS-485 (funkcja wyboru)

UWAGA: Ustawianie adresu na ekranie dotykowym!

●Komunikacja RS-485 (funkcja wyboru)

Tryb komunikacji: Modbus-RTU(RS-485);

Parametry komunikacji: 9600, 8, N, 1;

Format danych: odbiór szesnastkowy, wysyłanie szesnastkowe

Przeczytaj wartość rejestru:

Zwróć dane

Zapisz rejestr:

Wartość zwracana:

7. Konserwacja

Przy normalnym użytkowaniu rzeczywista żywotność zależy od środowiska miejsca pracy. Zaleca się kalibrację analizatora raz na 18 miesięcy poprzez zwrot do fabryki (kalibracja jest bezpłatna, użytkownik ponosi opłatę za zwrot i transport). W trudnych warunkach zaleca się kalibrację czujnika raz na 12 miesięcy, aby zapewnić ważność danych testowych. Następujące elementy konserwacji:

(1) Czy występuje wyciek w układzie dolotowym; czy rura przyłączeniowa gazu jest zużyta; czy złącze jest zamocowane.

(2) Nie ma poluzowania ani uszkodzenia przewodu zasilającego ani gniazda.

(3) Czy wewnątrz analizatora występuje wyciek i czy wyczuwalny jest zapach ozonu.

(4)Inny nietypowy problem.

Jeśli wystąpi którykolwiek z powyższych problemów, należy jak najszybciej poinformować producenta.

8. Przestrogi

A. Zabrania się demontażu i montażu sprzętu. Etykiety należy zachować w stanie nienaruszonym podczas użytkowania, w przeciwnym razie nie będzie gwarancji.

B. Konserwacja musi być wykonywana przez profesjonalną osobę.

C. Nie demontuj samowolnie i unikaj niepotrzebnych uszkodzeń podczas otwierania sprzętu.

D. Utrzymuj sprzęt w czystości, nie dotykaj ekranu twardymi przedmiotami, aby uniknąć zarysowania ekranu.

E. Wyłącz zasilanie i zapobiegnij zawilgoceniu, gdy sprzęt jest blisko.

F. W przypadku nieprawidłowej sytuacji należy natychmiast wyłączyć zasilanie i odciąć źródło gazu, a następnie skontaktować się z producentem w odpowiednim czasie.

9. Magazyn

Przyrząd należy przechowywać w dobrze wentylowanym, suchym i niekorozyjnym środowisku, w temperaturze otoczenia -10 ℃ ~ +40 ℃, i wilgotności względnej nie przekraczającej 80%. Pobierany gaz ma wilgotność względną nie większą niż 80% i temperaturę gazu – 50℃～＋80℃.

10.Termin ważności

Żywotność produktu zależy od stopnia starzenia się urządzenia elektronicznego. Po wymianie starzejącego się urządzenia elektronicznego produkt może być normalnie używany.

Zakres testowy:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Rozdzielczość wyświetlacza:	□0,01 g/m   uwaga: 1 mg/L = 1 g/m3 = 467 ppm
Jednostka wyświetlacza:	□g/Nm3 □mg/NL   □%WT
Metoda pobierania próbek:	□aktywne próbkowanie ciśnienia  □pobieranie próbek pompowania
Interfejs treści:	□stężenie ozonu   □kompensacja temperatury
	□kompensacja ciśnienia
Życie źródła światła:	Około 30 000-50 000 godzin
Interfejs wyświetlacza:	Interfejs operacyjny z ekranem dotykowym o przekątnej 4,3 cala
Funkcja pomocnicza:	kompensacja temperatury i ciśnienia
Przepływ próbkowania:	0,5L±0,2L/min
Ciśnienie wejściowe:	<0,1 MPa
Błąd koncentracji:	< 0,3% FS
Odchylenie linii:	< 0,2% FS
Zero dryfu:	<±0,3%.FS
Czas reakcji:	sygnał wynosi 0,03 S, pokazany jest 0,3 S.
Temperatura otoczenia:	-20 ~ 50 ℃;
Kaliber próbkowania połączenia szeregowego:	Próbkowanie obejściaΦ6 (interfejs szybkiego skręcania 6*4mm) Próbkowanie obejściaΦ8 (interfejs szybkiego skręcania 8*6mm)
Tryb komunikacji:	RS-485
Tryb wyjściowy:	4-20 mA
Sygnał przekaźnika:	Wysoki alarm, niski alarm
Zasilanie:	AC 110-220 V;

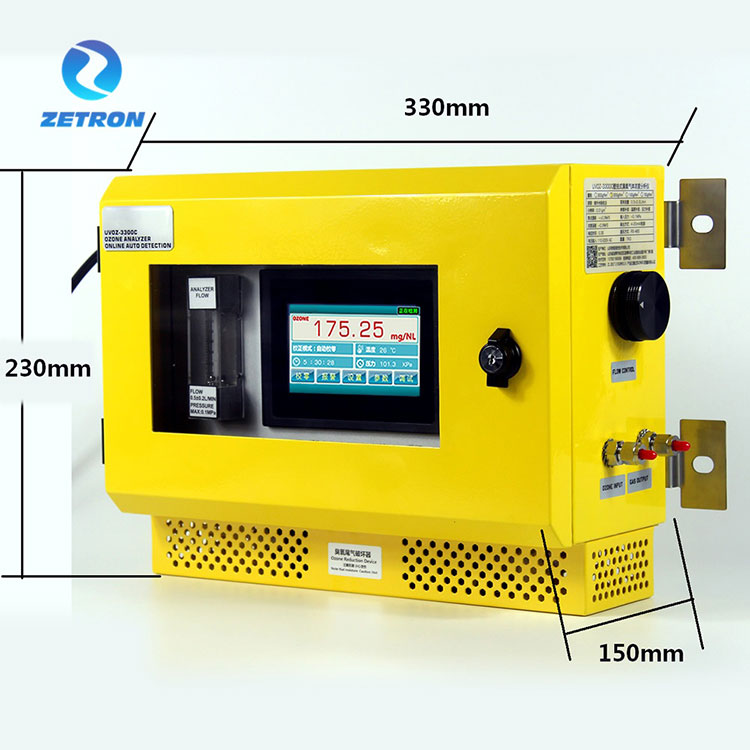

Wymiar:	230 mm (wysokość) × 330 mm (szerokość) × 150 mm (głębokość)
Konfiguracja standardowa:	□Przepływomierz antyseptyczny     □filtr   □Niszczyciel gazów resztkowych ozonu □ pompa do pobierania próbek
