Monitor rozpuszczonego ozonu

Dostawca monitorów rozpuszczonego ozonu

Zasada detekcji: Metoda dwuścieżkowej absorpcji UV, stosowana do analizy i wykrywania stężenia rozpuszczonej wody ozonowej w wodzie wodociągowej, czystej wodzie lub przemyśle półprzewodników.

Zakres pomiarowy: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Cechy produktu: Ten monitor ozonu rozpuszczonego w promieniach UV posiada funkcję automatycznej regulacji wewnętrznego źródła światła, która może regulować jasność źródła światła LED w czasie rzeczywistym w oparciu o dane dotyczące światła referencyjnego punktu zerowego, aby zapewnić stabilność punktu zerowego. Ten optyczny analizator stężenia wody ozonowej UV można podłączyć równolegle lub szeregowo do rurociągu wody z rozpuszczonym ozonem, używany głównie do analizy i wykrywania stężenia rozpuszczonej wody ozonowej w wodzie wodociągowej, czystej wodzie lub w przemyśle półprzewodników.

Ten analizator rozpuszczonego ozonu ma funkcję automatycznego dostosowania ze źródłem światła UV, które może regulować jasność źródła światła UV LED w czasie rzeczywistym zgodnie z danymi światła referencyjnego, aby utrzymać stałe dane punktu zerowego, zapewniając stabilność punktu zerowego. Jest to opatentowany produkt naszej firmy. Ten optyczny analizator stężenia ozonu w wodzie UV może pracować nieprzerwanie przez 24 godziny.

Analizator rozpuszczonego ozonu – przegląd produktu

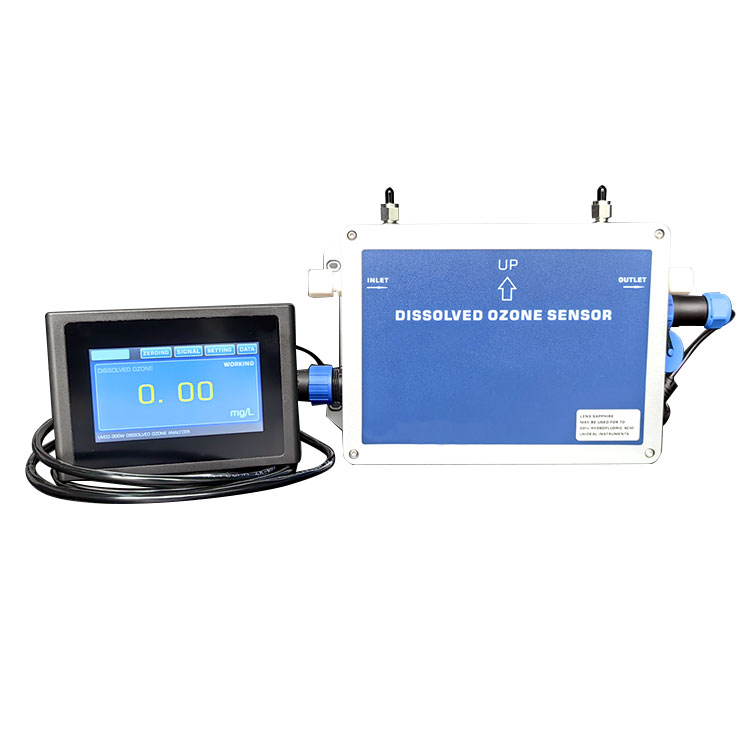

Analizator stężenia ozonu rozpuszczonego służy do bezpośredniego pomiaru zawartości ozonu w wodzie ultraczystej lub wodzie o stałym zmętnieniu za pomocą spektrofotometrii ultrafioletowej. Konfigurowalną wersją jest HF, którą można stosować do 20% wodnego roztworu ozonu kwasu fluorowodorowego. Materiały mające kontakt z wodą ozonową obejmują PTFE, FFPM, PFA oraz kwarc lub szafir. Analizator stężenia ozonu rozpuszczonego w wodzie OZ-300W UV jest wyposażony w wlot i wylot oraz jest wyposażony w interfejs obsługi z ekranem dotykowym. Wyjście jest bezpośrednio podłączone do sterownika PLC liniami sygnałowymi 4-20mA i RS-485.

Analizator stężenia rozpuszczonego ozonu posiada funkcję systemu automatycznej regulacji ze źródłem światła UV, który może regulować jasność źródła światła UV LED w czasie rzeczywistym zgodnie z danymi światła referencyjnego, aby utrzymać stałe dane punktu zerowego, zapewniając stabilność punktu zerowego. Jest to opatentowany produkt naszej firmy. Ten analizator ozonu może pracować nieprzerwanie, bez przerwy, przez 24 godziny. Wyjątkową stabilność tego analizatora stężenia ozonu uzyskano dzięki zastosowaniu prawdziwego układu optycznego z podwójną wiązką i niezwykle trwałego źródła światła ultrafioletowego LED.

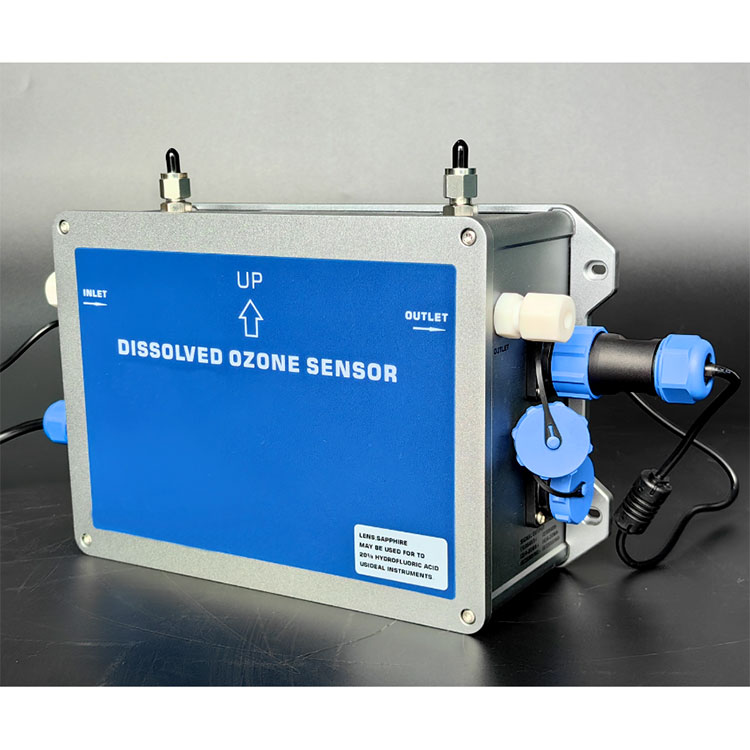

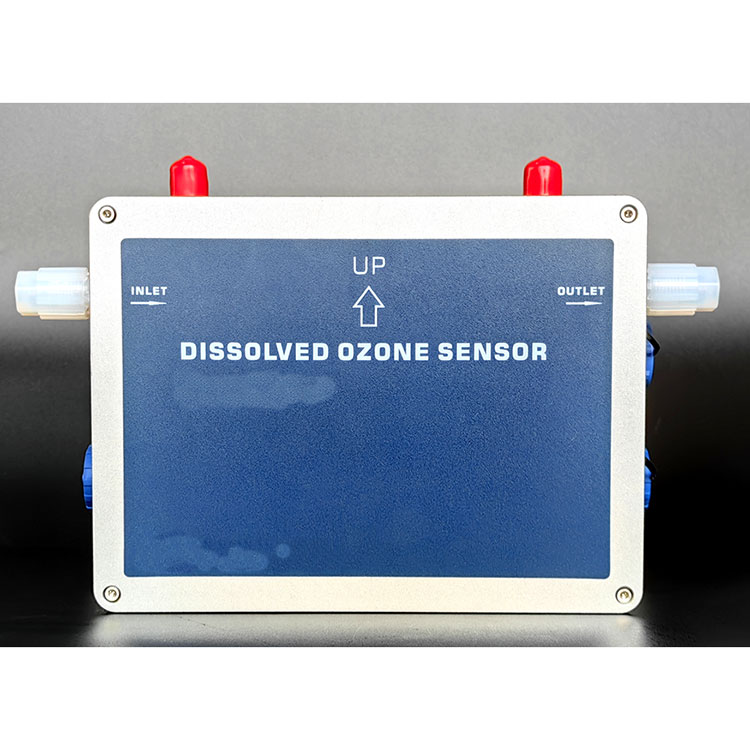

Obudowa analizatora stężenia rozpuszczonego ozonu to aluminiowa obudowa o konstrukcji bryzgoszczelnej, stopień ochrony: IP65, wymiary: 260x160x90mm (szer.xwys.xgł.) i waga około 3 kilogramów. Ten analizator stężenia rozpuszczonej wody ozonowej można zamontować na ścianie za pomocą haczyka z tyłu. Jeśli wymagana jest instalacja, dostarczane są cztery wsporniki montażowe.

Natężenie przepływu wlotowego analizatora stężenia rozpuszczonej wody ozonowej wynosi 200-300 ml/min. Jeżeli wymagana jest kontrola przepływu, na wylocie analizatora stężenia rozpuszczonej wody ozonowej należy zainstalować zawór dławiący lub przepływomierz. Ta przepustnica musi być umieszczona za czujnikiem (nigdy przed nim! Zamontowanie przepustnicy na wlocie spowoduje powstawanie pęcherzyków, dlatego surowo zabrania się przedostawania się wody ozonowej z pęcherzykami wody do analizatora rozpuszczonej wody ozonowej).

Należy utrzymywać czystość wody wlotowej analizatora stężenia rozpuszczonej wody ozonowej oraz utrzymywać czystość wewnętrznych czujników analizatora rozpuszczonej wody ozonowej. Zaleca się kalibrację punktu zerowego analizatora stężenia rozpuszczonej wody ozonowej co 2 tygodnie. Podczas kalibracji punktu zerowego należy wprowadzić czystą wodę bez ozonu i barwnika

Analizator ozonu rozpuszczonego - Cechy produktu:

Metoda badania: Dwuścieżkowa metoda absorpcji UV, system źródła światła o długiej żywotności, wysoka dokładność pomiaru.

Zasada pomiaru: Zgodnie z prawem Lamberta Beera precyzyjny pomiar odbywa się dzięki zasadzie absorpcji fotometrycznej.

Zakres pomiarowy: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

System źródła światła: Zagraniczny system źródła światła ultrafioletowego o długiej żywotności (długość fali 253,7 nm) z bezpłatną gwarancją na 3 lata.

Zastosowanie: Instalacja i użytkowanie w pomieszczeniach, wyposażone w wodoodporne terminale wtykowe lotnicze.

System lekkiego basenu: Oddzielna technologia lekkiego basenu, szczelna, odporna na wysokie ciśnienie i odporna na uderzenia cieczy próbkującej o dużym natężeniu przepływu.

Inteligentna kompensacja: wyposażona w automatyczną regulację zera i funkcję automatycznej kompensacji źródła światła.

Sposób działania: Można go zerować ręcznie, przy czym podczas zerowania należy upewnić się, że w przyrządzie nie ma wodnego roztworu ozonu.

Jednostka wyświetlacza: mg/L, opcjonalnie ppm.

Wyświetlanie danych: Kolorowy ekran dotykowy o wysokiej rozdzielczości.

Funkcja wyjścia: 4-20mA, komunikacja RS485.

Automatyczna regulacja zera: Może regulować jasność źródła światła ultrafioletowego LED w czasie rzeczywistym w oparciu o dane światła referencyjnego, aby utrzymać stałe dane punktu zerowego, zapewniając stabilność punktu zerowego.

Wiele wersji:

Wersja normalna przeznaczona jest do wody kranowej i wody oczyszczonej.

Wersja HF może być stosowana do 20% wodnego roztworu ozonu kwasu fluorowodorowego.

Analizator ozonu rozpuszczonego - Struktura i skład produktu

【1】 Wymiary montażowe przy montażu na ścianie

【2】Panel wyświetlacza i ekran wyświetlacza

【3】 Wejście zasilania, wyjście sygnału, wejście i wyjście

Pobór mocy:

Wyjście zacisku sygnałowego:

Terminal DISPLAY SIGNAL: używany do podłączenia sygnałów zdalnego wyświetlacza (to urządzenie jest już wyposażone w wyświetlacz)

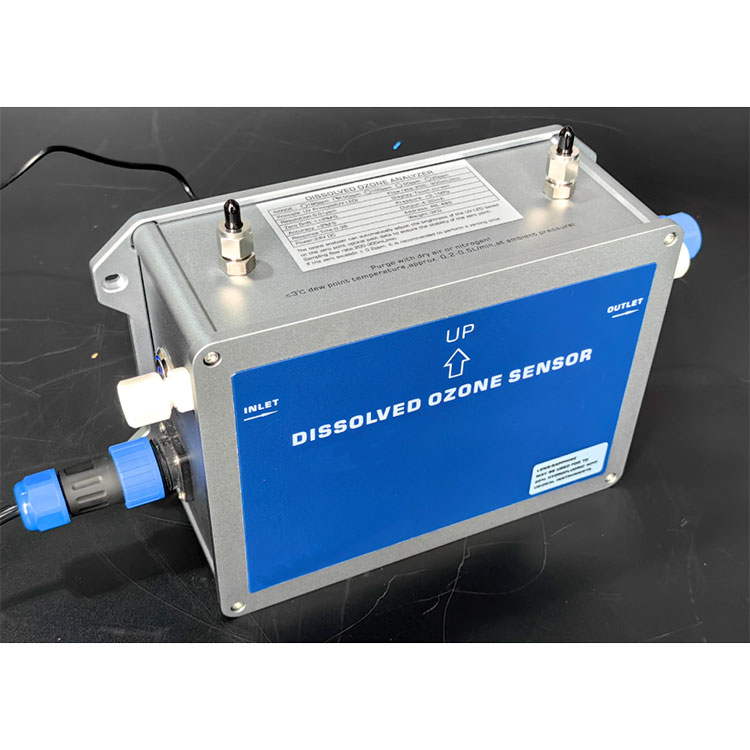

Interfejs gazowy nad analizatorem wody z ozonem rozpuszczonym w promieniach UV jest używany do interfejsu sprężonego powietrza. Jeśli temperatura wody ozonowej jest zbyt niska, zaleca się wprowadzenie do przyrządu sprężonego powietrza, aby zapobiec kondensacji w wewnętrznym rurociągu wody ozonowej przyrządu.

 Analizator ozonu rozpuszczonego - Schemat procesu podłączenia produktu

Analizator ozonu rozpuszczonego - schemat podłączenia odgałęzienia pobierania próbek nadciśnienia

(Zaleca się stosowanie tej metody połączenia w przypadku dzielonego pobierania próbek. Należy pamiętać, że przepływomierz należy zainstalować na wylocie analizatora rozpuszczonej wody ozonowej.)

Analizator rozpuszczonego ozonu, schemat połączeń pobierania próbek pompy wodnej podciśnieniowej

(Zaleca się stosowanie tej metody połączenia w przypadku dzielonego pobierania próbek. Należy pamiętać, że przepływomierz należy zainstalować na wylocie analizatora rozpuszczonej wody ozonowej.)

Uwaga: Producent miernika przepływu wody rozpuszczonego ozonu jest akcesorium konfiguracyjnym standardowym, a pompa wodna podciśnieniowa jest produktem opcjonalnym. Możesz skonsultować się z producentem, aby kupić go osobno.

Uwaga: bez wersji z wyświetlaczem producent osobno skonfiguruje akcesoria do przewodowych ekranów dotykowych (długość przewodu w granicach 2 metrów)

Analizator ozonu rozpuszczonego - Parametry techniczne:
